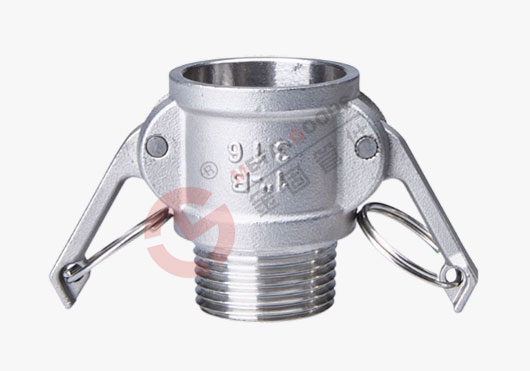

B型快速接头
| 产品类型/Type | B型 母头外螺纹 |
| 连接连接/Connection | 一端接公头、一端接丝扣 |
| 材质牌号/Material | 304、316 |
| 尺寸型号/Size | 1/2"-4"(DN15-DN100) |
| 制造方/Manufacturing | 精密铸造 |
| 产品标准/Standard | A-A-59326-B (美标) |
| 款式类型/Style Type | A型(阳端内丝)/B型(阴端外丝)/C型(阴端管尾)/D型(阴端内丝)/E型(阳端管尾)/F型(阳端外丝)/DC型(阴端防尘盖)/DP型(阳端堵头)； |
| 螺纹型号/Thread Type | BSP或NPT |
| 产品特点/Features | 同等尺寸下，公头与母接可实现任意互配； |
| 使用方法/Usage Method | 通常以扣压、卡箍、抱箍、焊接的多种方式连接到钢管、软管以及多种系统上，公母联合使用不需要工具就能实现管路连通和断开。 |
| 适用范围/Application | 适用于急需经常拆装管路中，具有快速连接、拆卸灵活省力等特点.可输送汽油、重油、煤油、液压油、燃油、冷冻机油、水、盐水、酸性和碱性等多 |
 |

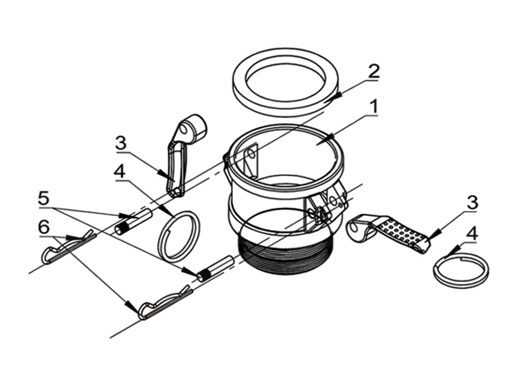

| No. | Parts | Material |
| 1 | 体 (Body) | 304/316 |
| 2 | 密封垫圈 (Gasket) | NBR/EPDM/Viton/Silicon |
| 3 | 把手 (Handle) | 304 |
| 4 | 把手拉环 (Ring) | 304 |
| 5 | 圆柱销 (Pin) | 304 |
| 6 | 开口销 (Splitpin) | 304 |
|

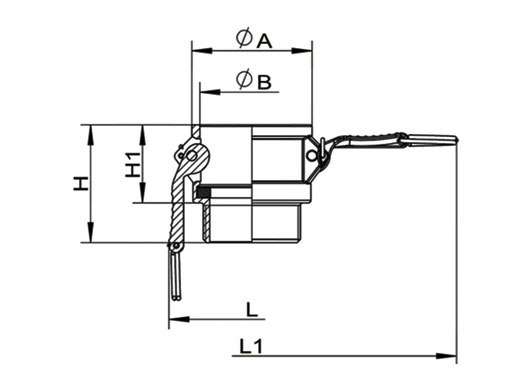

| Size | DN | øA | ØB | H | H1 | L | L1 |
| 1/2" | 15A | 31.8 | 24.4 | 44.7 | 28.1 | 50 | 166.8 |
| 3/4" | 20A | 39.9 | 32.5 | 48.5 | 31.5 | 58 | 174.8 |
| 1" | 25A | 45.7 | 37.2 | 56.1 | 37.1 | 69 | 195.1 |
| 11/4" | 32A | 55.5 | 46.1 | 63.5 | 43 | 85 | 234.9 |
| 11/2" | 40A | 63.4 | 54 | 64.5 | 43.5 | 92.5 | 242.4 |
| 2" | 50A | 74 | 63.6 | 72.5 | 48 | 102 | 251.9 |
| 21/2" | 65A | 87.8 | 76.4 | 77.5 | 50 | 114.5 | 264.4 |
| 3" | 80A | 104.5 | 92.3 | 84 | 53.5 | 139.5 | 305.8 |
| 4" | 100A | 133.5 | 120.3 | 91 | 54.5 | 168 | 334.3 |
